Ремонтные хомуты

Устранение протечек с минимальными затратами

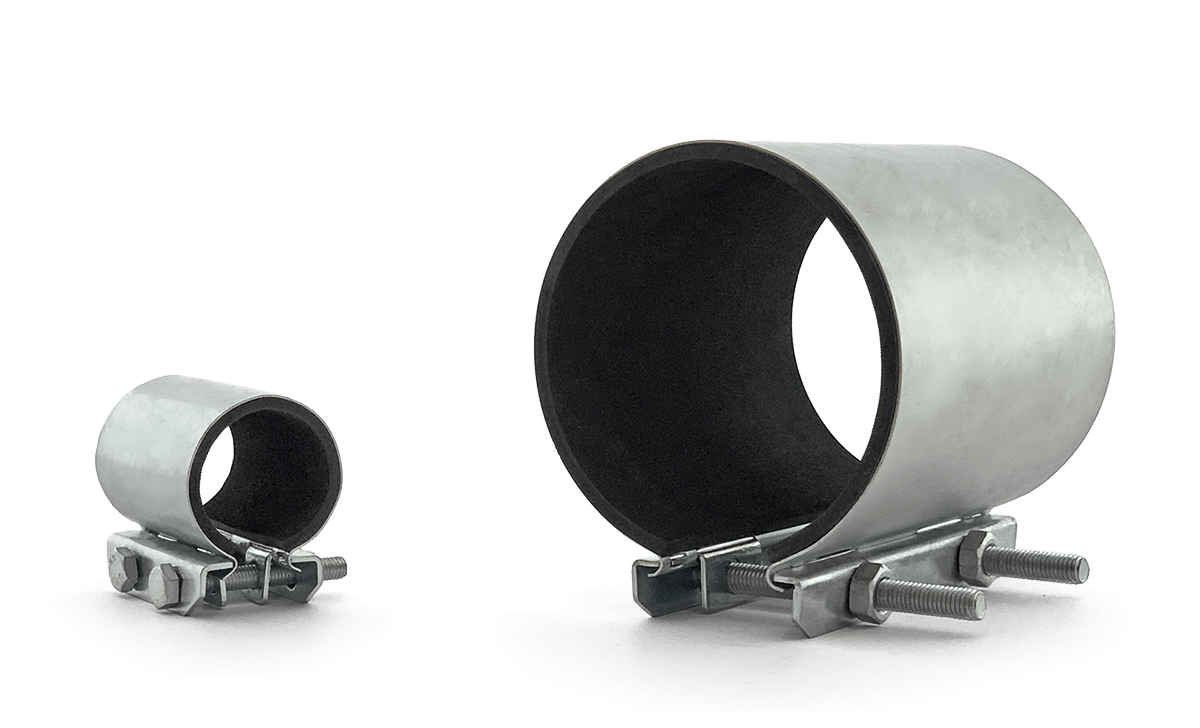

Хомуты ремонтные оцинкованные «краб»

Размер Ду Дн, мм Ширина, мм Вес, кг Упаковка, шт. Хомуты ремонтные оцинкованные «краб»
½″ Ду 15 20–24 70 0,17 100
¾″ Ду 20 25–29 70 0,18 100
1″ Ду 25 32–35 70 0,21 50
1 ¼″ Ду 32 40–44 70 0,23 50
1 ½″ Ду 40 45–53 70 0,26 50
2″ Ду 50 57–67 70 0,29 50
2 ½″ Ду 65 74–82 70 0,34 50
3″ Ду 80 87–95 70 0,38 50
3 ½″   101–110 150 0,99 10
4″   114–121 150 1,03 10
5″   133–146 150 1,21 10
6″   159–172 150 1,40 10

Варианты составления хомутов до Дн 516 мм

Хомуты упакованы в индивидуальные целлофановые пакеты с указанием размера изделия.
Для удобства транспортировки изделия упакованы в общую транспортную тару в соответствии с таблицей.

Купить оптом

Назначение ремонтных хомутов

Стальные оцинкованные ремонтные хомуты используются для устранения протечек в системах водоснабжения и отопления.

Конструкция ремонтного хомута

Крепежный мост

Ремонтные хомуты изготовлены из оцинкованной стали. Толщина корпуса составляет 1 мм, крепежного моста — 2 мм. Хомуты затягиваются болтами и гайками М6 или М8. Крепежные элементы оцинкованы.

Уплотнение-вафля

Толщина уплотнительного слоя составляет 3 мм для хомутов размером ½″—3″ и 5 мм для размеров 3 ½″—6″. Уплотнение изготовлено из NBR (бутадиен-нитрильный каучук) с рабочим диапазоном температур от −50°С до +110°С, время отвердения при +140°С — 42 мин. Уплотнение приклеено к корпусу. Рельеф поверхности уплотнения типа «вафля».

Хомуты ремонтные устраняют разгерметизацию трубопроводов в случае трещин, течей или свищей, при условии, если размер повреждения не превышает длины хомута по 20 мм с каждого края и ⅔ по диаметру трубы.

Купить оптом

Видеообзор ремонтного хомута

Принцип работы ремонтного хомута

Технические характеристики

Рабочее давление рекомендуемые предельные значения:
16 кг/см² для хомутов ½″—3″ и 10 кг/см² для 3 ½″—6″
Рабочий диапазон
температур уплотнения
от −50°С до +110°С

Возможность составления ремонтных хомутов типа «краб»

Благодаря конструкции, перекрыть дополнительные размеры труб можно путем соединения хомутов данного типа между собой.

В случае двусоставных соединений возможно перекрытие труб до 344 мм по наружному диаметру, а в случае сборки из трех хомутов — до 516 мм.

Варианты составления ремонтных хомутов шириной 150 мм

Наружный диаметр трубы, ммВариант составления

Составной ремонтный хомут

Составной ремонтный хомут

202-220 3 ½″ + 3 ½″
215-231 3 ½″ + 4″
228-242 4″ + 4″
234-256 3 ½″ + 5″
247-267 4″ + 5″
260-282 3 ½″ + 6″
266-292 5″ + 5″
273-293 4″ + 6″
292-318 5″ + 6″
303-330 3 ½″ + 3 ½″ + 3 ½″
316-341 3 ½″ + 3 ½″ + 4″
318-344 6″ + 6″
329-352 4″ + 4″ + 3 ½″
335-366 3 ½″ + 3 ½″ + 5″
342-363 4″ + 4″ + 4″
361-388 4″ + 4″ + 5″
361-392 3 ½″ + 3 ½″ + 6″
367-402 5″ + 5″ + 3 ½″
380-413 5″ + 5″ + 4″
387-414 4″ + 4″ + 6″
399-438 5″ + 5″ + 5″
419-454 6″ + 6″ + 3 ½″
425-464 5″ + 5″ + 6″
432-465 6″ + 6″ + 4″
451-490 6″ + 6″ + 5″
477-516 6″ + 6″ + 6″
