Хомуты свёртные
из оцинкованной стали
Круговая (полная) герметизация протечек
Хомуты свёртные оцинкованные "краб"
| Дн, мм | Ширина, мм | Вес, кг | Упаковка, шт. | |
| 101-110 | 162 | 1,35 | 10 |  |
| 110-118 | 162 | 1,35 | 5 | |
| 130-139 | 162 | 1,55 | 5 | |
| 159-170 | 162 | 1,75 | 5 | |
| 217-226 | 162 | 2,20 | 5 | |
| 101-110 | 250 | 2,25 | 10 | |
| 110-118 | 250 | 2,25 | 5 | |
| 130-139 | 250 | 2,40 | 5 | |
| 159-170 | 250 | 2,70 | 5 | |
| 217-226 | 250 | 3,22 | 5 |
Варианты составления хомутов до Дн 465 мм
Хомуты упакованы в индивидуальные целлофановые пакеты с указанием размера изделия.
Для удобства транспортировки изделия упакованы в общую транспортную тару в соответствии с таблицей.
Назначение свёртных хомутов
Стальные оцинкованные свёртные хомуты используются для устранения протечек в системах водоснабжения и отопления.
Свёртный хомут типа «Краб» предназначен для кругового обжатия трубы, если размер повреждения не превышает длины хомута по 20 мм с каждого края. Применяются на трубопроводах из чугуна и стали для нейтральных жидкостей.
-

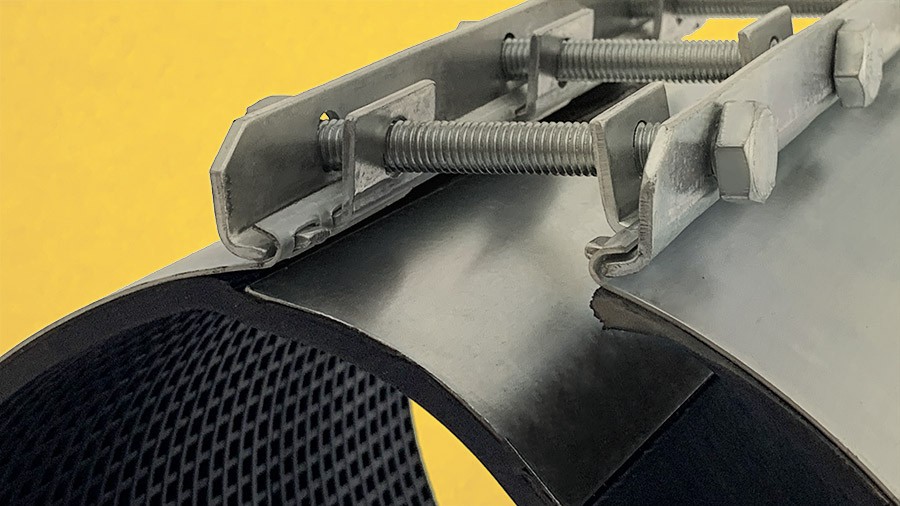

Конструкция свёртного хомута
Корпус изготовлен из оцинкованной стали толщиной 1 мм. Фиксация осуществляется замковым соединением толщиной 3 мм. Затяжка замкового соединения осуществляется болтами и гайками М10. Крепежные элементы оцинкованы.
Уплотнение изготовлено из NBR (бутадиен-нитрильного каучука). Толщина уплотнительного слоя составляет 5 мм. Уплотнение приклеено к корпусу. Рельеф поверхности уплотнения типа «вафля».
|
Технические характеристики |
||
 | Рабочее давление | рекомендуемые предельные значения:
|
|---|---|---|
 | Рабочий диапазон температур уплотнения |
до +100°С |
Возможность составления свёртных хомутов типа «краб»
Благодаря конструкции, перекрыть дополнительные размеры труб (до 465 мм по наружному диаметру) можно путем соединения хомутов различного диаметра данного типа между собой.
| Дн, мм | Вариант составления |
|---|---|
| 215-233 | Дн 101-110 + Дн 101-110 |
| 222-240 | Дн 101-110 + Дн 110-118 |
| 244-262 | Дн 101-110 + Дн 130-139 |
| 273-291 | Дн 101-110 + Дн 159-170 |
| 331-349 | Дн 101-110 + Дн 217-226 |
| 229-247 | Дн 110-118 + Дн 110-118 |
| 251-269 | Дн 110-118 + Дн 130-139 |
| 280-298 | Дн 110-118 + Дн 159-170 |
| 338-356 | Дн 110-118 + Дн 217-226 |
| 273-291 | Дн 130-139 + Дн 130-139 |
| 302-320 | Дн 130-139 + Дн 159-170 |
| 360-378 | Дн 130-139 + Дн 217-226 |
| 331-349 | Дн 159-170 + Дн 159-170 |
| 389-407 | Дн 159-170 + Дн 217-226 |
| 447-465 | Дн 217-226 + Дн 217-226 |
