Хомуты свёртные
из нержавеющей стали

Усиленная круговая герметизация протечек

Хомуты свёртные усиленные из нержавеющей стали

Ду Дн, мм Ширина, мм Вес, кг
Ду 90 101-111 250 3,70 Хомуты свёртные усиленные
Ду 100 108-118 250 4,15
Ду 125 133-144 250 4,20
Ду 150 159-170 250 4,45
Ду 200 217-228 250 5,20

Варианты составления хомутов до Дн 325 мм

Хомуты поставляются по 2 шт. в упаковке.

Хомуты упакованы в индивидуальные целлофановые пакеты с указанием размера изделия.
Для удобства транспортировки изделия упакованы в общую транспортную тару в соответствии с таблицей.

Купить оптом

Назначение свёртных усиленных хомутов

Свёртные хомуты из нержавеющей стали используются для устранения протечек в системах водоснабжения и отопления.

Свёртный хомут усиленный предназначен для кругового обжатия трубы, если размер повреждения не превышает длины хомута по 20 мм с каждого края. Применяются на трубопроводах из чугуна и стали. Возможно использовать при повышенной влажности и под землей.

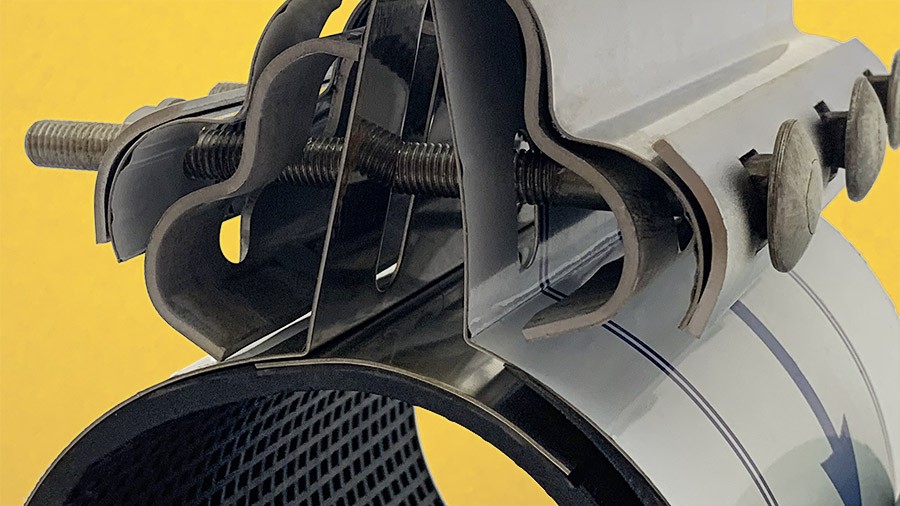

  • Конструкция усиленного свёртного хомута

    Корпус изготовлен из нержавеющей стали толщиной 0,75 мм. Прижимные планки изготовлены из нержавеющей стали толщиной 3 мм. Все крепежные элементы изготовлены из нержавеющей стали. Затяжка замкового соединения осуществляется болтами и гайками М12.

    Уплотнение изготовлено из EPDM (этилен-пропиленового каучука) толщиной 6 мм. Рельеф поверхности уплотнения типа “Вафля”. Уплотнение приклеено к корпусу.

  • Конструкция усиленного свёртного хомута

Возможность составления усиленных свёртных хомутов

Благодаря конструкции, перекрыть дополнительные размеры труб (до Ду 300) можно путем соединения хомутов различного диаметра данного типа между собой.
В случае двусоставных соединений возможно перекрытие труб до 325 мм по наружному диаметру.

Варианты составления свёртных хомутов шириной 250 мм

Дн, ммДуВариант составления

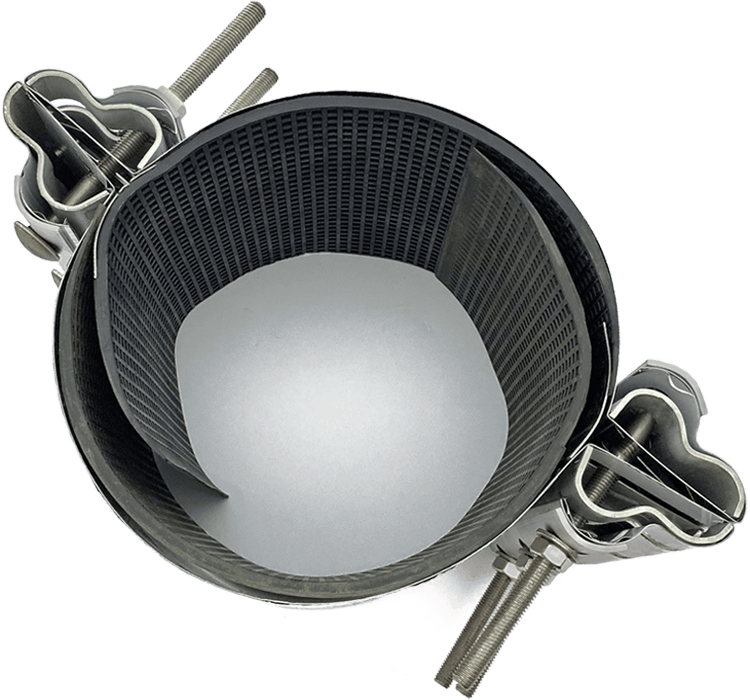

Составной хомут свертный усиленный

239-245 225 Ду 100 + Ду 125
268-274 250  Ду 100 + Ду 150
319-325 300  Ду 150 + Ду 150

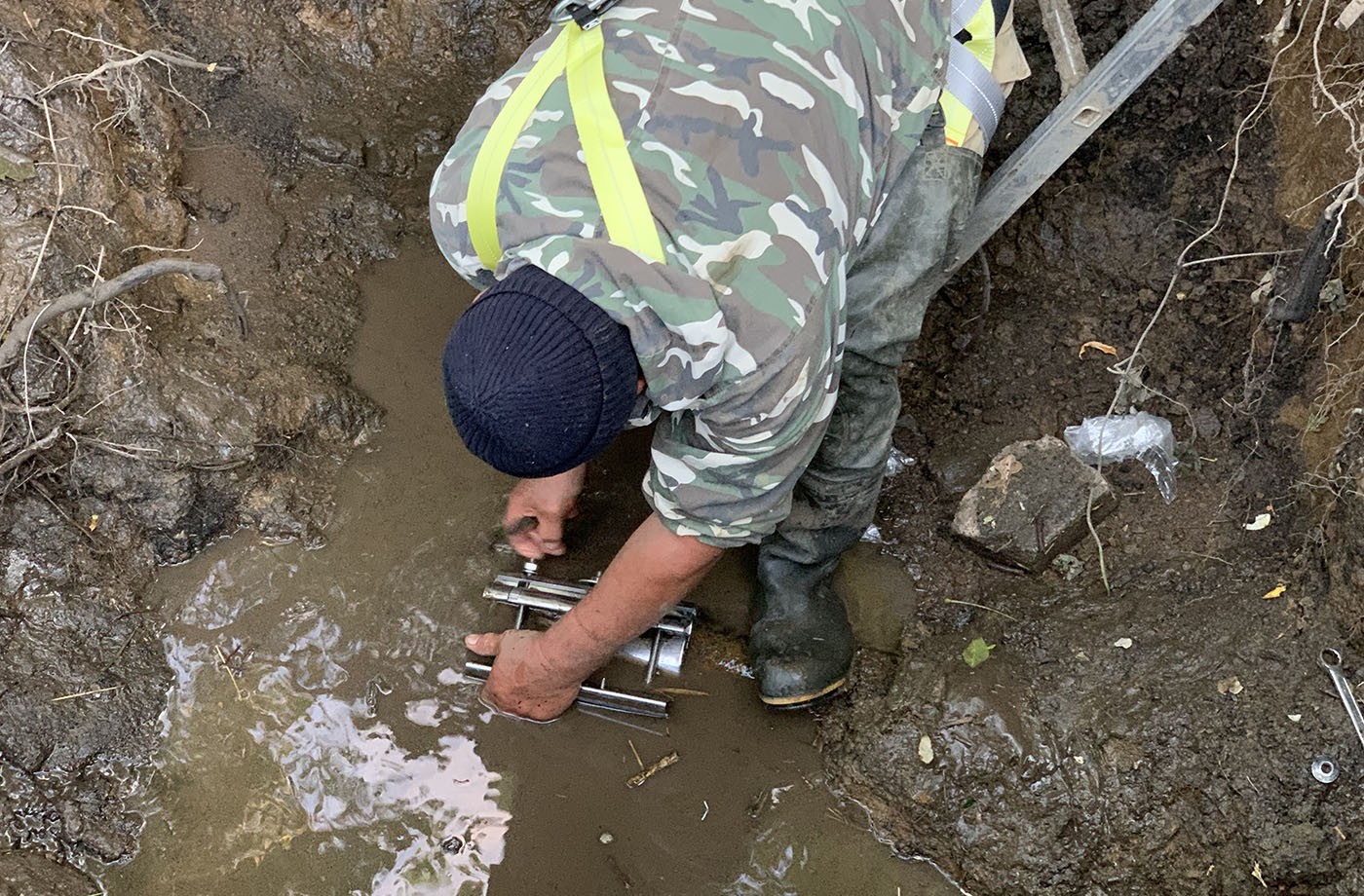

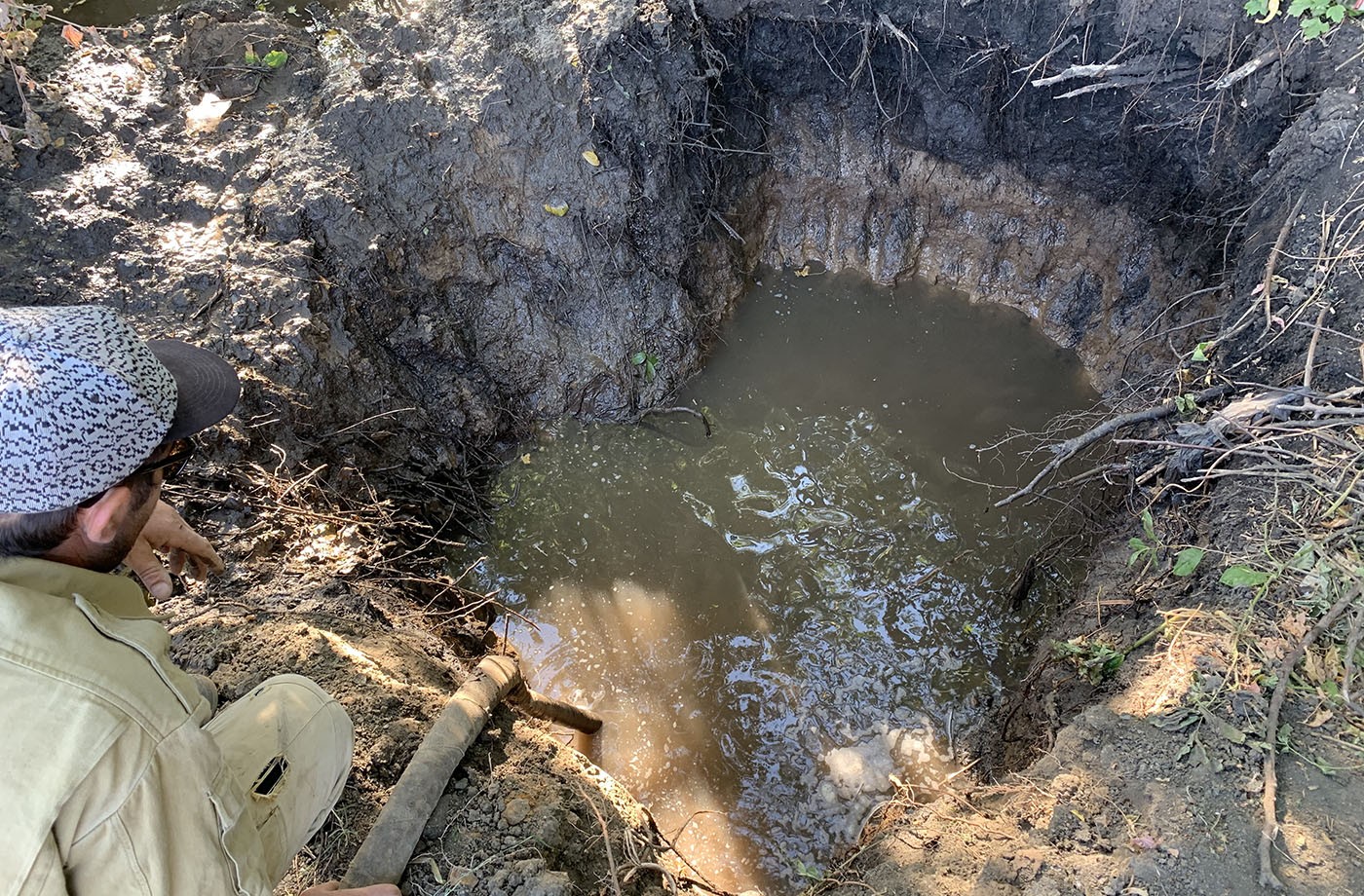

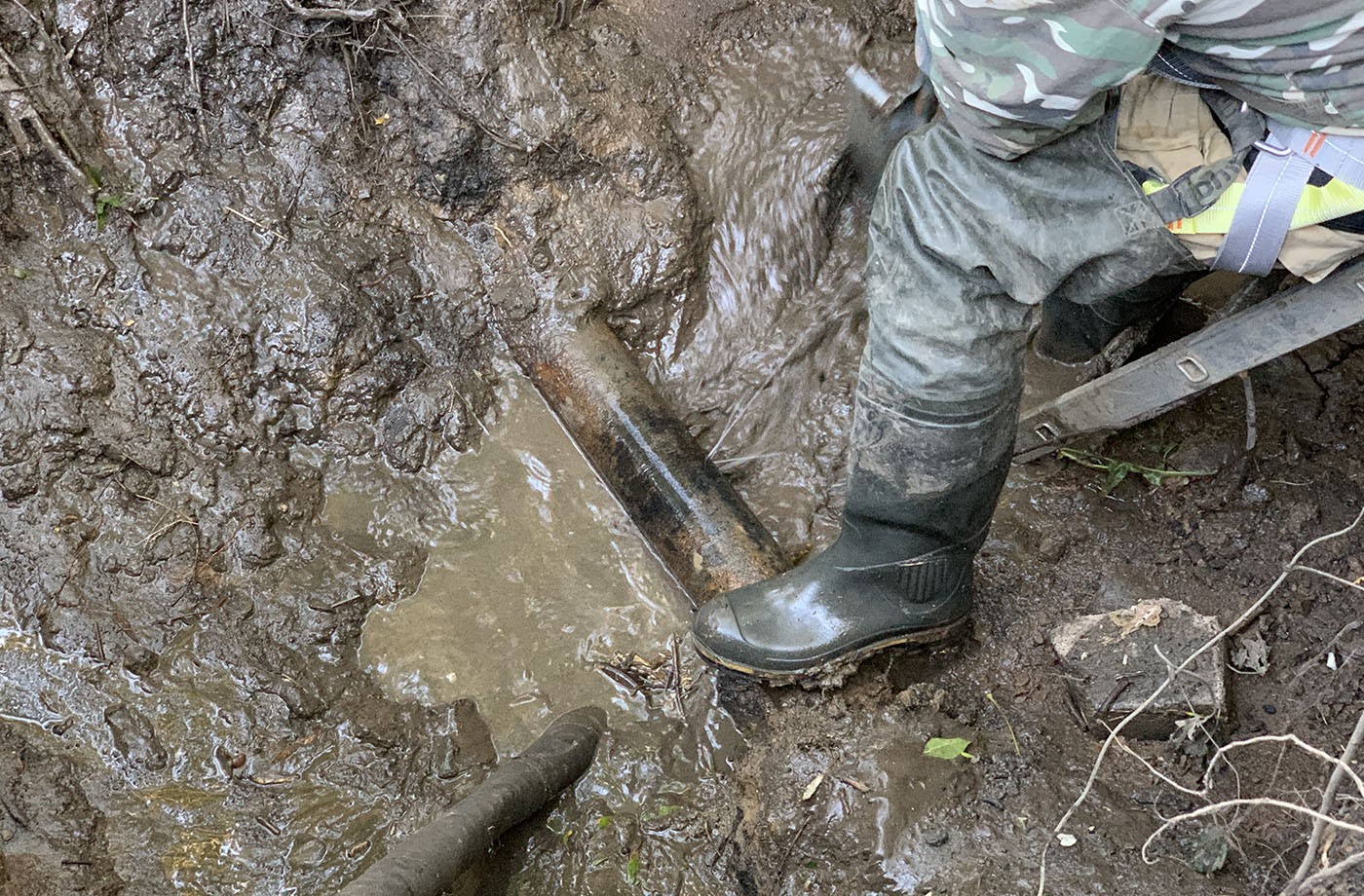

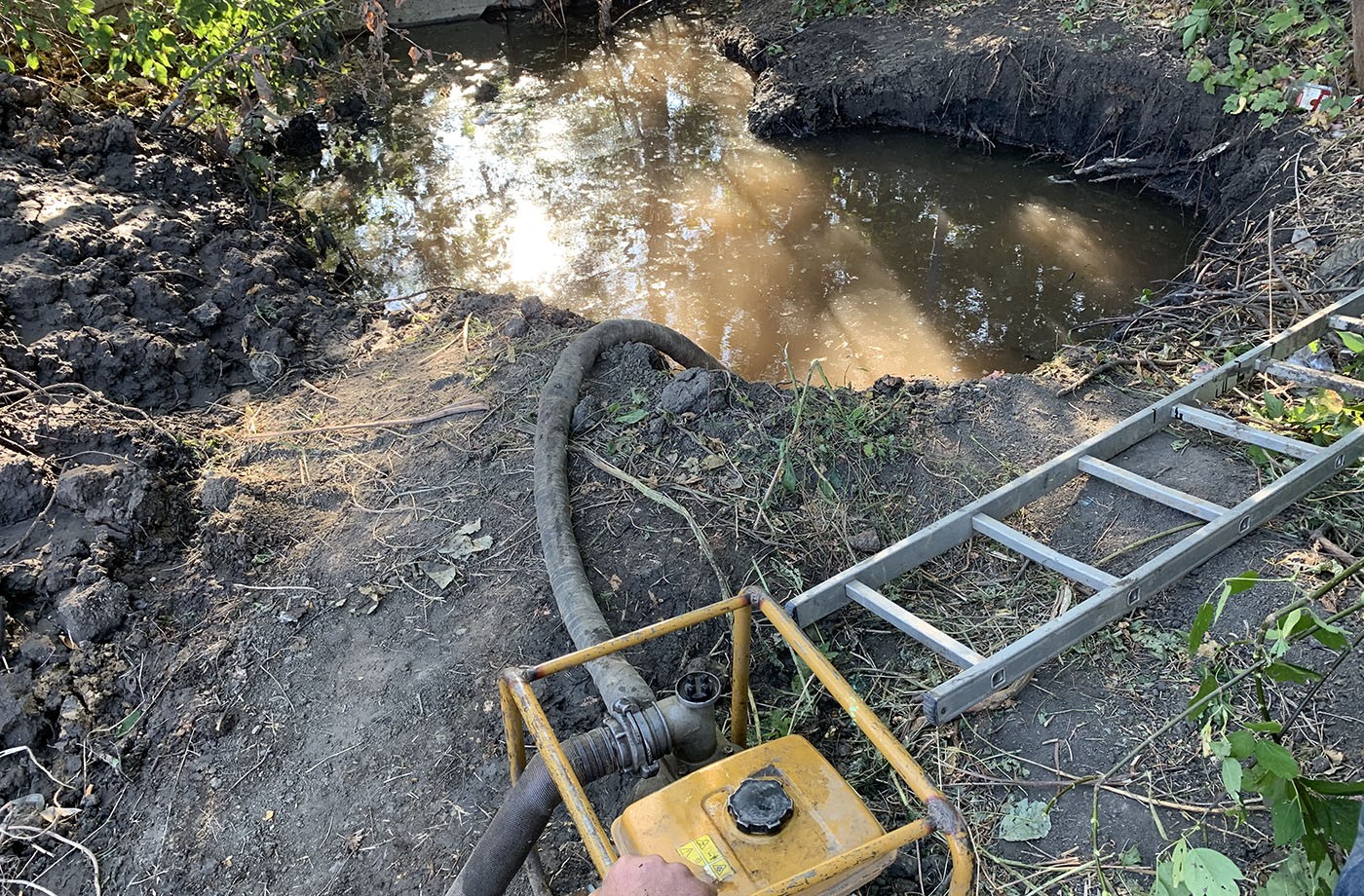

Процесс монтажа свёртного хомута

  • Монтаж свёртного хомута
  • Монтаж свёртного хомута
  • Монтаж свёртного хомута
  • Монтаж свёртного хомута

Технические характеристики

Рабочее давление рекомендуемые предельные значения:
  • 16 кг/см²
  • 10 кг/см² для составных хомутов
Рабочий диапазон
температур уплотнения
до 90°С

Паспорт и инструкция по эксплуатации 673 КБ

Инструкция по монтажу 554 КБ

Техническое описание
хомутов ремонтных свёртных

Наименование Хомуты свёртные из нержавеющей стали с замковым соединением «волна»
Назначение Временное или постоянное устранение разгерметизации трубопроводов в случае появления в них различных трещин, течей или свищей. Размер повреждения не должен превышать ширины хомута по 20 мм с каждого края.
Конструкция Ширина хомута – 250 мм. Корпус – нержавеющая сталь 0,75 мм. Прижимные планки замкового соединения – нержавеющая сталь 3 мм. Крепежные элементы (болты, гайки, шайбы) – нержавеющая сталь. Количество болтовых соединений – 3 шт. Уплотнение – EPDM (этилен-пропиленовый каучук) 6 мм с вафельным типом рельефа поверхности с наклонными срезами (скосами) на концах для оборачивания уплотнения внахлест, приклеено к корпусу.
Особенности Замковое соединение накидное ступенчатое (первая ступень облегчает накидывание замка, на второй ступени производится затяжка), позволяющее осуществлять монтаж без разбора хомута (без снятия гаек). Конструкция хомута позволяет соединять между собой нескольких хомутов, получая из односоставных двух- и трехсоставные хомуты, для перекрытия большего диапазона диаметров труб меньшим количеством хомутов в запасе. Между болтами и замковым соединением отсутствуют сварные швы, фиксация болтов осуществляется путем вставки квадратного подголовка болта в прижимную пластину с квадратными отверстиями, благодаря чему болты самофиксируются с одной стороны и затяжка производится одним гаечным ключом.
Характеристики Применяются на трубопроводах для нейтральных жидкостей. Максимально допустимая рабочая температура – 90°С. Максимально допустимое рабочее давление – 16 кг/см² (для составных вариантов – 10 кг/см²).
Размеры Ду 90: Дн 101-111
Ду 100: Дн 108-118
Ду 125: Дн 133-144
Ду 150: Дн 159-170
Ду 200: Дн 217-228
Ду 225 (Ду 100 + Ду 125): Дн 239-245
Ду 250 (Ду 100 + Ду 150): Дн 268-274
Ду 300 (Ду 150 + Ду 150): Дн 319-325

Скачать техническое описание хомутов ремонтных свёртных 15 КБ
