Зажимные муфты

Соединение труб без сварки и нарезки резьбы

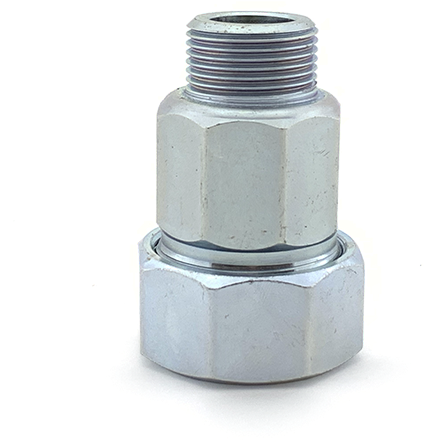

Зажимные муфты с наружной резьбой

Размер муфты ½″ ¾″ 1″ 1 ¼″ 1 ½″ 2″ Зажимные муфты с наружной резьбой
Ду Ду 15 Ду 20 Ду 25 Ду 32 Ду 40 Ду 50
Наружный диаметр труб, мм 19,7–21,8 24,6–27,3 31,4–34,2 40,0–42,9 47,9–51,5 59,7–63,6
Вес, кг 0,19 0,25 0,34 0,45 0,52 0,69
Упаковка, шт. 50 50 25 25 10 10

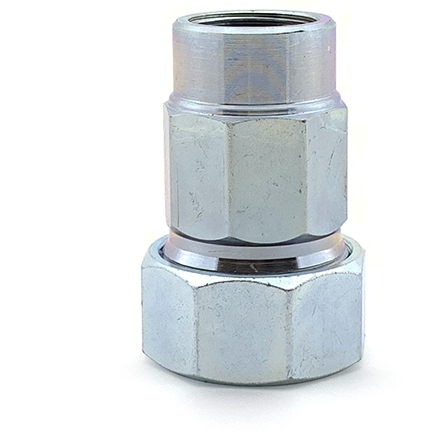

Зажимные муфты с внутренней резьбой

Размер муфты ½″ ¾″ 1″ 1 ¼″ 1 ½″ 2″ Зажимные муфты с внутренней резьбой
Ду Ду 15 Ду 20 Ду 25 Ду 32 Ду 40 Ду 50
Наружный диаметр труб, мм 19,7–21,8 24,6–27,3 31,4–34,2 40,0–42,9 47,9–51,5 59,7–63,6
Вес, кг 0,21 0,28 0,36 0,47 0,54 0,75
Упаковка, шт. 50 50 25 25 10 10

Муфты поставляются в собранном виде и упакованы в индивидуальные целлофановые пакеты с указанием размера изделия.
Для удобства транспортировки изделия упакованы в общую транспортную тару в соответствии с таблицей.

Купить оптом

Назначение зажимных муфт

Зажимные чугунные муфты используются как соединительный элемент систем водоснабжения и отопления.

Конструкция зажимной муфты

Конструкция зажимной муфты

Корпус и гайка зажимной муфты

Корпус и гайка
Благодаря граненному корпусу и гайке, затягивание муфты стало безопасным: снизилась вероятность проскальзывания инструмента. Изготавливаются из ковкого чугуна.

Зажимное кольцо зажимной муфты

Зажимное кольцо
Надежно удерживает трубу. Конструкция зажимает трубы различного диаметра в рамках условного прохода трубы. Изготавливается из высокопрочной пружинной стали.

Уплотнительная манжета зажимной муфты

Уплотнительная манжета
Надежно герметизирует соединение. Изготавливается из EPDM-каучука.

Шайба зажимной муфты

Шайба
Защищает уплотнительную манжету от механического воздействия зажимного кольца, ограничивает глубину вдавливания уплотнительной манжеты в корпус муфты. Изготавливается из стали.

Зажимная муфта с наружной резьбой

Зажимная муфта с наружной резьбой на трубе (порядок сборки)

Зажимная муфта с внутренней резьбой

Зажимная муфта с внутренней резьбой на трубе (порядок сборки)

Конструкция зажимной муфты в разрезе

Технические характеристики

Рабочее давление 10 кг/см²
Рабочая температура для отопления и хозяйственно-бытового водоснабжения 80 °С
для питьевого водоснабжения 25 °C
Среда вода
Вид труб стальные и полиэтиленовые высокой плотности (S5/SDR11)

Возможно отклонение от оси соединяемых труб на 3°.

Паспорт изделия 1,37 МБ

Проведенные испытания

Коррозийная стойкость

На зажимные муфты нанесено гальваническое цинковое покрытие с жёлтым хроматированием, обеспечивающее коррозийную стойкость даже при механических повреждениях.

180 г/л и 2 месяца испытания

На фотографии муфта, после двухмесячного нахождения в водно-солевом растворе 180 грамм соли на 1 литр воды.
